HOMA控制箱接线攻略

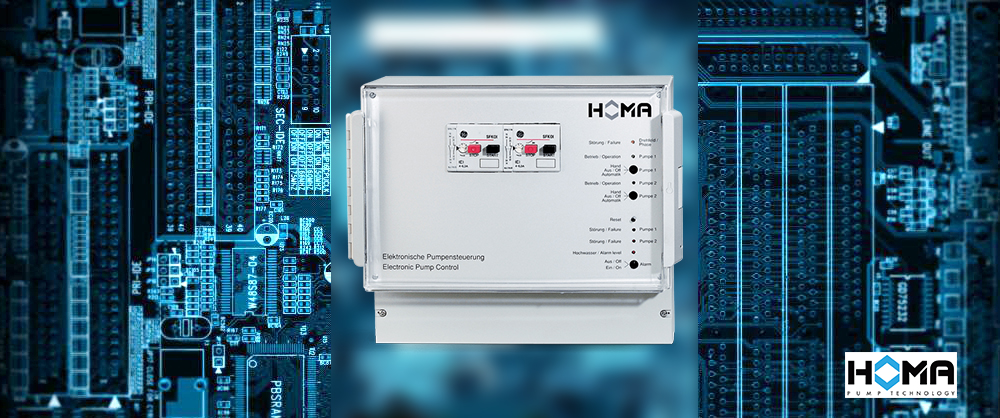

控制箱是整个系统的控制中心,HOMA的水泵的控制系统是BX25系列的双泵控制系统,在控制箱接线的时候需要注意以下几点:
- 如果选用的是380V的水泵,进控制箱的总电源线应该是5根,3根火线、1根零线、1根接地线,特别是零线必须要有,且不可用接地线代替,否则控制箱将不会正常工作
- 一般水泵的引出线是4根,U,V,W,PE,其中PE是接地线,按照标号对号接入控制箱就可以了。如果水泵有温度保护开关,则电机会有另外的2个控制线为T1,T3接头,控制箱上有T1,T3的接线柱,按照编号接入就可。如果水泵没有T1,T3温度控制线,那么控制箱上的T1、T3接线柱必须短接(用导线直接连通)
- 控制箱上预留有4组浮球开关的接线柱,分别对应停止、单泵启、双泵同时启动、高液位报警4个功能,在接浮球的时候,浮球在垂直下垂的时候的接线状态应该是处于关闭状态的。
- 如果水泵的相序不对,控制箱上的转向指示灯会被点亮,这时需要交换任意两路火线的位置;
- 在接线完成后,将所有的穿线柱旋紧将电缆线固定住。
控制面板上有双泵各自的控制开关,开关分为手动-空挡-自动三挡位置,当拨到手动挡时,水泵会进入手动运行状态。当松开开关后,开关会自动复位到空挡位置。手动挡是应急排水或测试水泵时使用的。平时正常运行时应该将开关拨到自动挡,这个时候水泵就会根据液位的高低情况实现自动启停或报警。
