德国HOMA 配有外置切割泵的SaniboyG型污水提升器的应用及特点

一、 产品概述:

德国HOMA出品的SaniboyG系列污水提升器是一种紧凑型带有梭鱼型切割系统的污水排放单元,采用的是双泵结构,配备有46L容积的HDPE的集水箱。HOMA的梭鱼型切割泵具有强大的切割能力和适应能力,其可以将柔性的大直径的固体物质切割成碎片,并通过40-50mm口径的卸料管将含有杂物的污水输送到较高和较远的市政污水管道中。也可以在一些需要排污而排污管道又远离设备的同层污水的收集和排放的场合中安装和使用。

在地下室通过安装德国HOMA出品的SaniboyG系列的污水提升器除了能够有效地收集和排放地下室污水外,还能够有效地杜绝室外的洪水倒灌进入室内,确保地下室环境的安全。

德国HOMA的SaniboyG系列污水提升器整机具有高达IP68的防护等级,可以在完全浸没的环境中使用,具有全天候的工作特点,可以轻松面对任何复杂环境的挑战。

德国HOMA的SaniboyG系列污水提升器具有2个标准的DN100的污水进口。

二、典型应用:

德国HOMA出品的SaniboyG型污水提升器是新建工程和老式建筑翻新的理想选择。

地下室的卫生间污水的收集和排放

饭店、宾馆、戏院、电影院、商业中心、学校和医院的卫生设施的污水的收集和排放

三、性能参数:

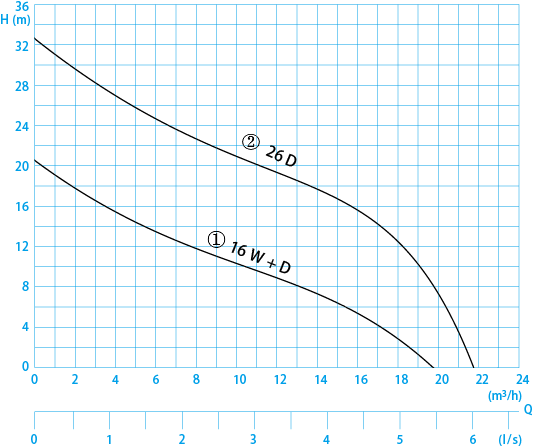

1. 性能曲线:

Sanistar 性能曲线

2. 产品的设计完全符合DIN EN12050-2的标准,并通过LGA权威机构的认证,证书号:No.0220119

3. 主要技术参数:

序号

项目名称

单位

Saniboy G
180(250)-16W

Saniboy G
180(250)-16D

Saniboy G
180(250)-26D

1 输入功率P1 KW 1.5 1.3 2.5
2 输出功率P2 KW 1.1 0.9 1.9
3 电压 V 230 400 400
4 额定电流 A 7.5 2.5 4.4
5 电机转速 rpm 2900 2900 2900
6 泵的防护等级 - IP68 IP68 IP68
7 整机的防护等级 - IP68 IP68 IP68
8 控制箱防护等级 - IP54 IP54 IP54
9 集水箱总容积 L 46 46 46
10 集水箱有效容积 L 31 31 31
11 可泵送介质颗粒 - 切碎后泵送 切碎后泵送 切碎后泵送
12 电机绝缘等级 - H级 H级 H级
13 净重 KG 37 37 51

4. 主要结构特点:

序号

项目名称

结构特点

1 集水箱 采用纯白色,高品质、高密度HDPE材质,尽显德国制造的高端品质
2 叶轮 采用整体铸铁材质铸造而成的涡流型叶轮,具有良好的耐磨性和使用寿命,具有良好的泵送含气及纤维物质的介质的能力。
3 切割系统 采用高硬度不锈钢材质制造的梭鱼型切割系统,切割能力超强,硬度达到HRC50
4 传动轴 采用不锈钢材质、大直径的重载设计
5 轴密封 串联的双机械密封结构,材质为SiC-SiC,德国伯格曼标准产品
6 液位控制 采用气压感应式液位控制系统
7 控制箱 全自动控制箱,内设巡检、报警、手动控制功能
8 电源插头 随机配备的欧标安全插头,安全、可靠,并具有一定的防水功能
